Solution de surveillance des ressources géothermiques

Contexte

La Nouvelle Zone de Xiong'an, située dans la région de Pékin-Tianjin-Hébei, est riche en stockage de chaleur karstique avec une grande quantité de ressources géothermiques. Sa valeur de flux thermique est la plus élevée dans l'affaissement de Jizhong.

Exigences

Il existe un grand nombre de puits géothermiques qui peuvent être contrôlés dans la Nouvelle Zone de Xiong'an. Afin de réaliser le développement durable da la Nouvelle Zone de Xiong'an, les départements concernés mettront en œuvre un contrôle complet des puits miniers chauds dans la zone, et surveilleront en temps réel les données relatives au débit, à la température et au niveau de l'eau des puits chauds exploités et de l'eau évacuée. Les exigences spécifiques de la mesure sont les suivantes :

1. Surveillance de la quantité d'eau extraite et restituée.

2. Surveillance de la température de l'eau extraite et restituée.

3. Surveillance du niveau de l'eau dans les puits miniers.

4. Télétransmission sans fil et en temps réel des données et surveillance au centre de contrôle du service de supervision.

Solutions

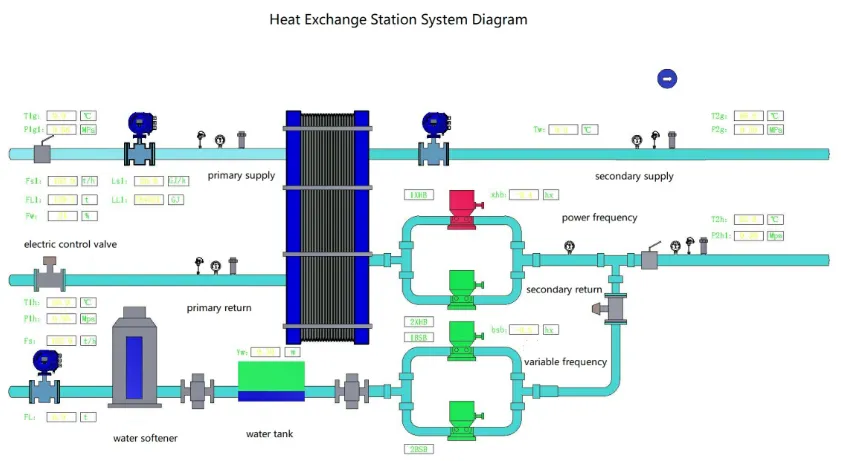

Conditions d'installation du débitmètre électromagnétique dans l'échangeur thermique :

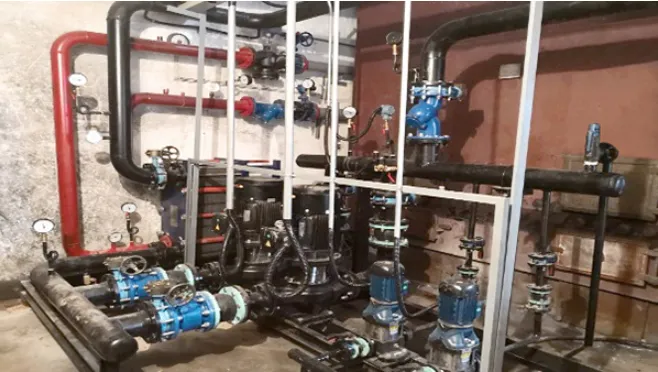

Le site doit principalement être une station de chauffage construite et active. Le débitmètre électromagnétique et les transmetteurs de température peuvent être installés dans le réseau de canalisations principal et le réseau de canalisations secondaire selon les besoins.

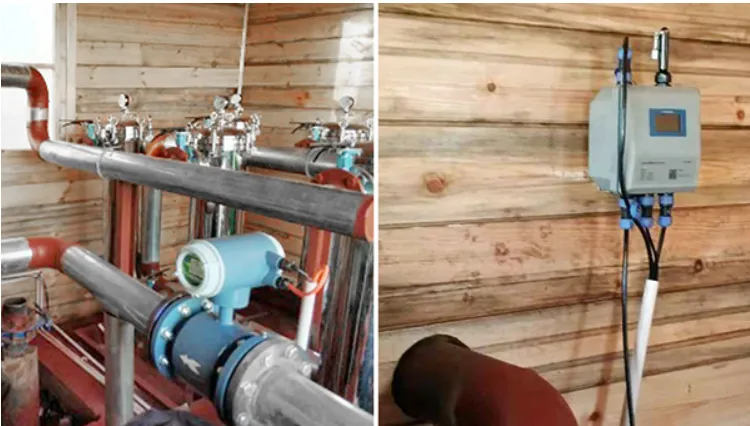

Sur site

Exigences pour l'installation d'un débitmètre électromagnétique :

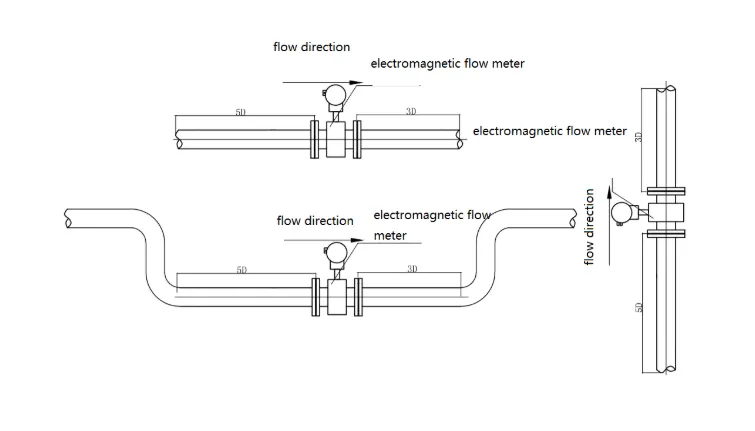

1. Afin de garantir la précision de mesure du débitmètre électromagnétique à tube, les sections de tube droites avant et après le débitmètre électromagnétique doivent répondre aux exigences relatives aux sections de tube droites lors de l'installation. Selon les exigences de la norme d'essai GJ1033-2007 « Réglementation de la vérification des débitmètres électromagnétiques », la section avant du tuyau droit doit généralement atteindre 5D ou plus, et la section arrière du tuyau droit doit être de 3D ou plus ;

2. Le débitmètre électromagnétique peut être installé verticalement ou horizontalement. Le site est principalement installé à l'horizontale, de sorte que les électrodes du débitmètre électromagnétique sont au même niveau et maintiennent le réseau de tuyaux plein.

3. Étant donné que le débitmètre électromagnétique mesure le faible potentiel, une bonne mise à la terre est nécessaire pour assurer son fonctionnement stable. Généralement, la mise à la terre est réalisée par l'anneau de mise à la terre ou l'électrode de référence du capteur et le raccord de mise à la terre du système de conduites ;

4. La canalisation installée avec débitmètre électromagnétique ne doit pas avoir un courant de fuite élevé. Le débitmètre doit être aussi éloigné que possible des équipements à forts champs électromagnétiques, tels que les gros moteurs, les gros transformateurs et les onduleurs, etc., pour éviter les interférences de champs électromagnétiques.

Produits

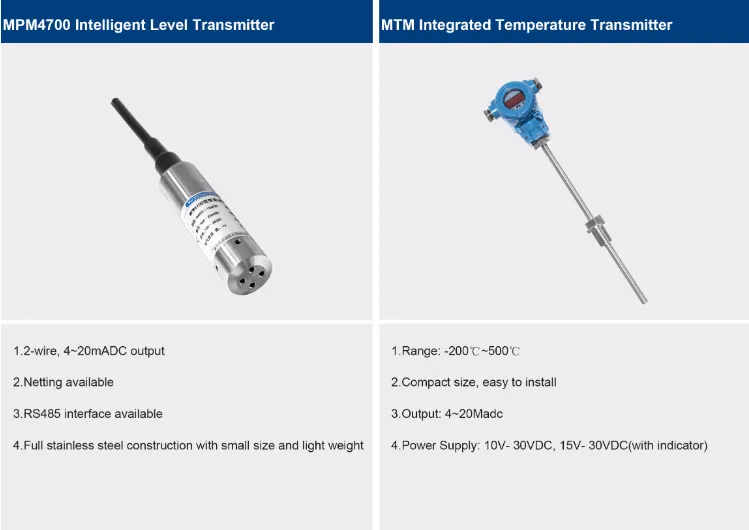

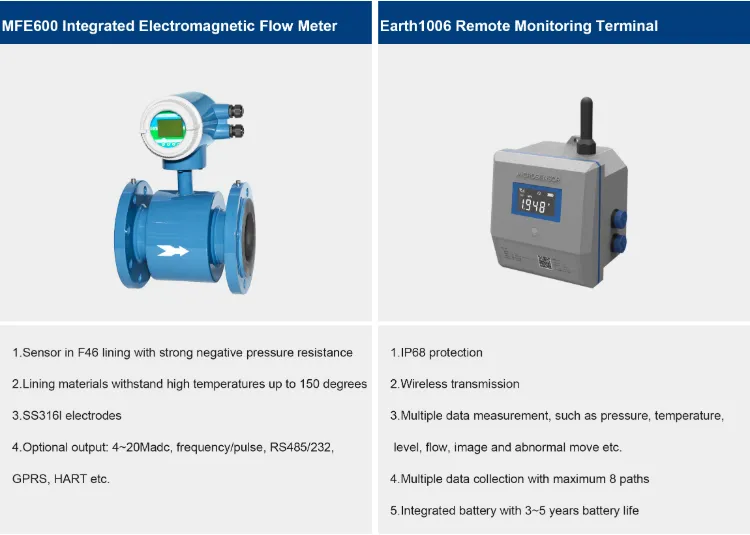

Selon le réseau de conduites sur site, la solution comprend un débitmètre électromagnétique intégré série MFE600, prenant en charge le terminal de surveillance à distance Earth1006, un transmetteur de niveau de liquide intelligent MPM4700 et un transmetteur de température intégré MTM.

Cas

Les données de surveillance en temps réel du débitmètre électromagnétique, du transmetteur de température et du transmetteur de niveau de liquide sont intégrées dans le terminal de télésurveillance Earth1006 RTU par le biais d'une entré numérique RS485 ou analogique 4-20 mA, puis sont transmises à la plateforme de données du service de réglementation via le cloud sans fil du réseau public de l'opérateur.

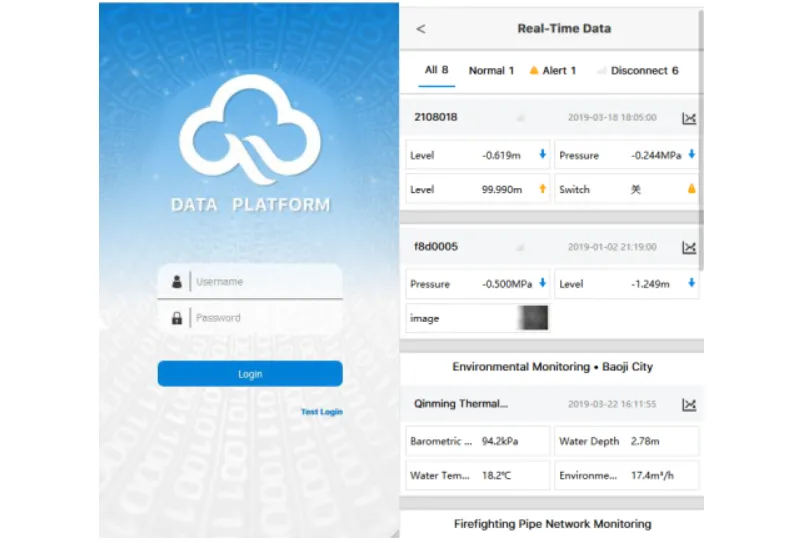

Rendez-vous sur iot.microsensor.cn pour consulter les données de chaque point de mesure en temps réel.

Certificats

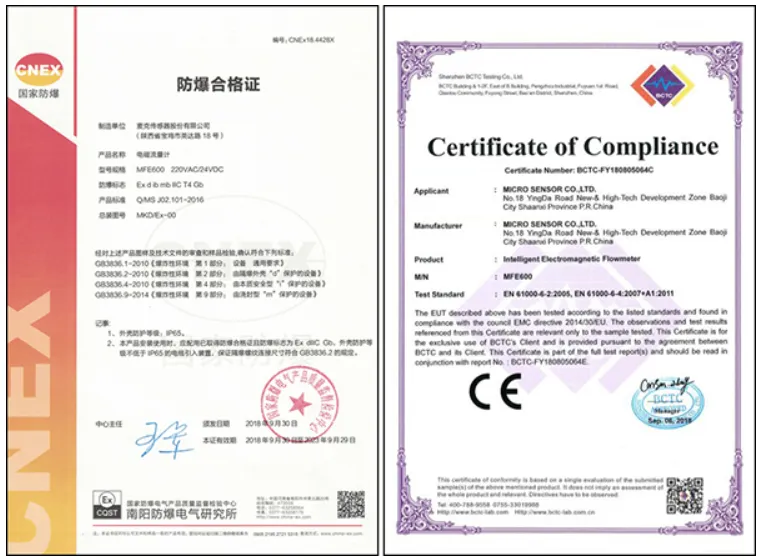

Le débitmètre électromagnétique MFE600 est doté de l'homologation CE et de certificats anti-explosion.

Contactez-nous

Les capteurs de débit, de température, de niveau de liquide et les RTU utilisés dans la surveillance des puits thermiques doivent se référer à la situation réelle. L'équipe de Micro Sensor spécialisée dans les technologies de mesure de débit vous fournira une solution de produit sur mesure en fonction de l'environnement du site. N'hésitez pas à nous contacter à l'adresse sales@microsensor.cn ou par message.
