Solution de surveillance systématique pour les stations d'échange thermique urbaines

1. Présentation du problème

Des stations thermiques urbaines sont disséminées dans toute la ville. Le service administratif doit surveiller les paramètres tels que la température, la pression, le débit, le niveau, etc. en temps réel et contrôler le fonctionnement des raccordements des équipements des stations thermiques. En même temps, afin de maintenir un fonctionnement stable tous les jours en hiver, les gestionnaires doivent procéder à des ajustements en fonction des paramètres qu'ils ont surveillés dans chaque station. La condition est que la gestion des opérations se fait manuellement, ce qui entraîne des problèmes tels que des mesures de paramètres moins complètes, un fonctionnement avec des paramètres thermiques inadaptés, etc.

Sur cette base, Micro Sensor explore un ensemble de systèmes de surveillance de stations thermiques urbaines pour résoudre le problème. À travers la mesure, le contrôle et la transmission des données de température, de pression, de débit et des commutateurs, ce système peut mesurer, détecter, contrôler et régler à distance le processus thermique de manière efficace. Il permet de connaître le fonctionnement complet en temps réel, de surveiller la pression différentielle du point de défaut. L'ensemble du système garantit le fonctionnement sûr et raisonnable du système thermique urbain, s'ajuste automatiquement en fonction des données et fournit des données précises, efficaces et essentielles pour le département thermique.

2. Présentation du système et fonctionnement

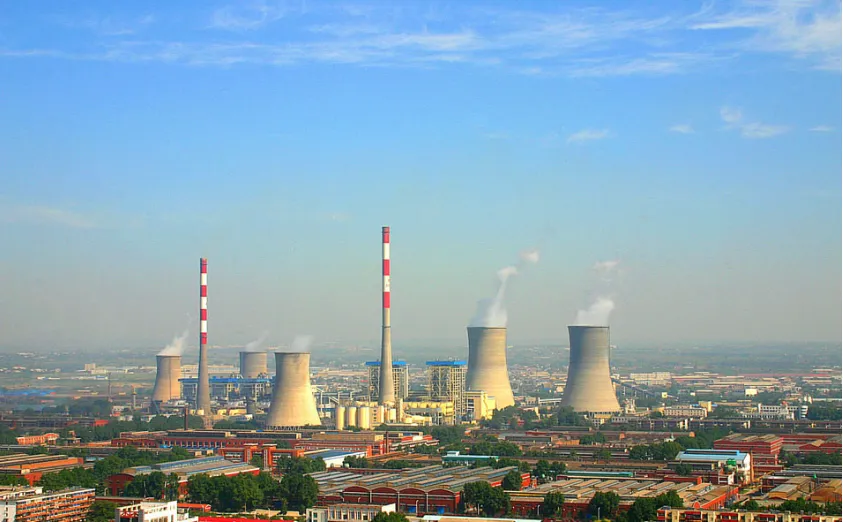

Notre système de chauffage central comprend trois parties : une puissance thermique, un réseau thermique et des clients thermiques. L'énergie thermique produit de la vapeur ou de l'eau chaude et offre à tous les clients urbains une énergie thermique industrielle et de subsistance. La station d'échange thermique sert de connexion entre le réseau thermique et les clients thermiques, soit entre l'énergie thermique et les clients thermiques. Le fonctionnement efficace de la station d'échange joue un rôle dans l'amélioration de la résistance et de la qualité de l'alimentation thermique.

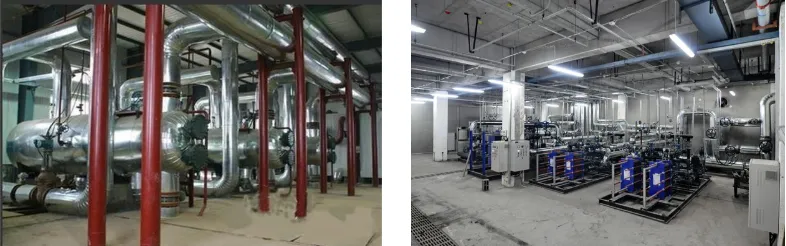

La station d'échange thermique se compose d'un système principal de réseau de retour, d'un système secondaire de réseau de retour, d'un système d'alimentation en eau et d'un système de mesure thermique, et toutes les parties interagissent mutuellement. L'eau de l'alimentation thermique est reliée à la station d'échange thermique par les conduites d'eau d'alimentation principales et retourne à l'alimentation thermique par les conduites principales du réseau de retour. Après l'échange thermique dans la station d'échange, l'eau du réseau secondaire est fournie aux clients à travers les tuyaux et retourne par le réseau de retour secondaire et fournit de la chaleur aux clients de façon circulaire.

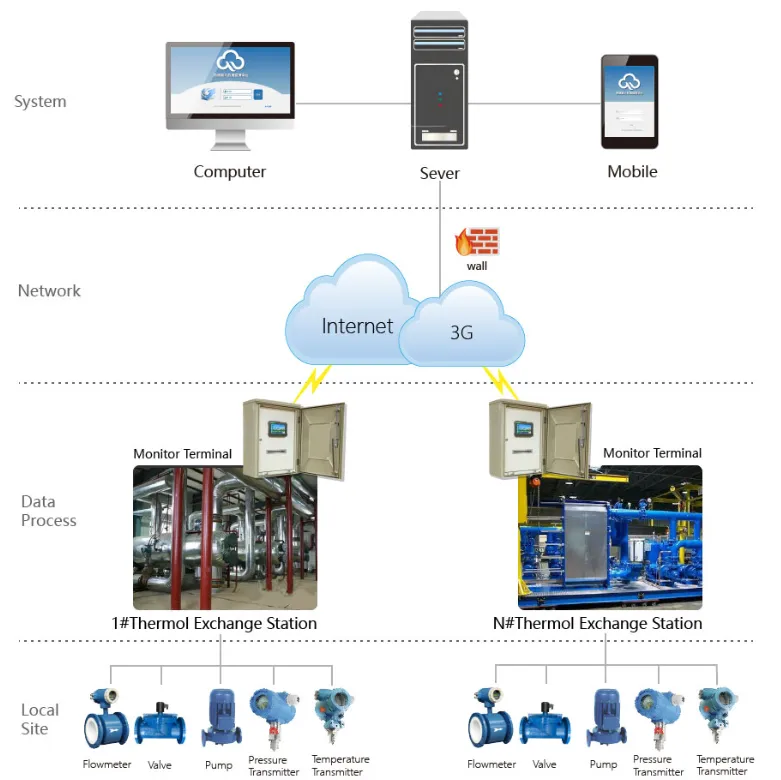

3. Graphique typologique du système

La station d'échange thermique surveille la température, la pression, le débitmètre et les paramètres thermiques. L'ensemble du système comprend la détection locale, le traitement des données, la transmission en réseau et l'application systématique.

La détection locale fait intervenir des jauges telles que l'équipement du site, le transmetteur de température, le transmetteur de pression, le débitmètre, le contrôle des pompes et des vannes à eau, la surveillance des paramètres en temps réel.

4. Terminal de surveillance de la station d'échange thermique

Caractéristiques

Ce terminal permet la collecte de données, le contrôle local, l'affichage et la communication à distance. Il est réglé en ligne et peut connecter de nombreux capteurs de pression, transmetteurs de pression et contrôleurs.

Il s'agit du terminal Saturn500. Nous l'utilisons pour collecter les données de surveillance du réseau principal et secondaire, pour communiquer avec le centre de surveillance et le centre de contrôle de l'entreprise via différents ports.

5. Plateforme de surveillance

Micro Sensor a développé notre plateforme de gestion indépendante pour le système de surveillance de l'approvisionnement en énergie thermique urbaine. Elle est disponible sur PC et mobile. Cette plateforme peut être utilisée pour la surveillance en temps réel, la consultation de l'historique, l'analyse des traces et l'affichage visible.

6. Application sur le terrain
