Débitmètre à orifice utilisé dans l'industrie métallurgique

Contexte

Au cours du processus métallurgique, les gaz transportés doivent être mesurés. Cependant, le tuyau de transport a un grand diamètre, le milieu mesuré contient beaucoup d'impuretés et le port de pression peut facilement s'obturer. Le débitmètre ordinaire ne peut pas être appliqué avec une bonne précision. Ensuite, différents types de débitmètre à pression (orifice) peuvent fonctionner pour résoudre le problème mentionné ci-dessus.

Principe de fonctionnement

Principe de fonctionnement du débitmètre à orifice : Lorsque le fluide traverse l'élément d'étranglement, une différence de pression est générée des deux côtés de l'élément d'étranglement. À ce moment, le débit est proportionnel à la racine carrée de la pression différentielle. La valeur du débit correspondant à la pression différentielle peut être obtenue selon la formule appropriée.

Les débitmètres à orifice peuvent mesurer en continu le débit volumique de divers liquides, gaz et vapeurs.

Caractéristiques du produit

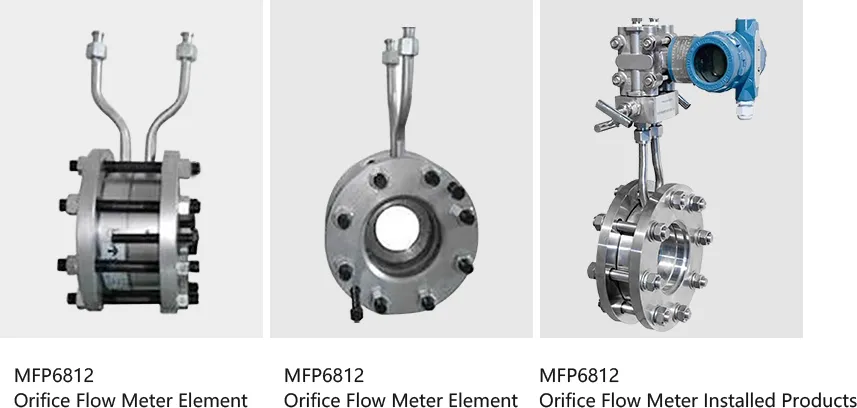

Débitmètre à orifice MFP6812

(1) Élément d'étranglement standard, pas besoin d'étalonnage de débit réel pour l'application

(2) Construction simple, facile à réparer Performance stable et fiable

(3) Large gamme d'applications, adaptée à la mesure du débit de la plupart des milieux et conditions de processus, y compris les liquides monophasiques (liquide, gaz, vapeur), certains flux à phases mixtes, ainsi que la détection et la mesure du diamètre général des tuyaux de traitement de production, des conditions de travail (mesure de la pression, mesure de la température) etc.

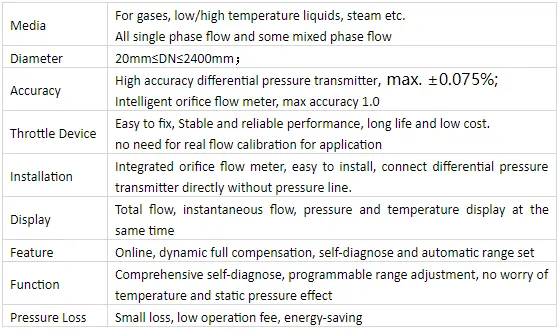

Spécifications

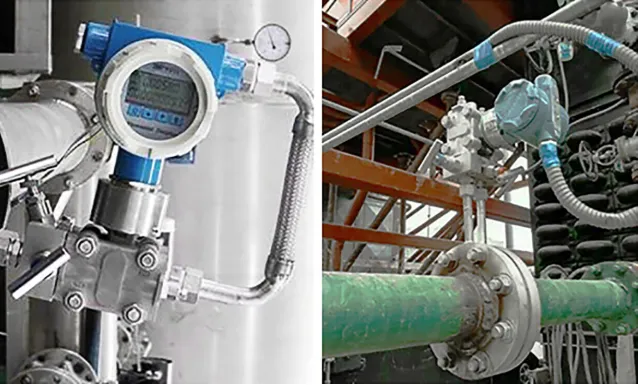

Étude de cas sur site

Les exigences en matière de mesure de débit varient en fonction des différentes situations locales d'application. Micro Sensor dispose d'une équipe de R&D professionnelle ainsi que d'ingénieurs et commerciaux expérimentés, prêts à vous offrir un service personnalisé. N'hésitez pas ànous contacter par e-mail à l'adressesales@microsensor.cn ou par message. Nous vous contacterons dans les 24 heures.
