Mesure de la charge d'alcool à l'aide d'un débitmètre

Contexte

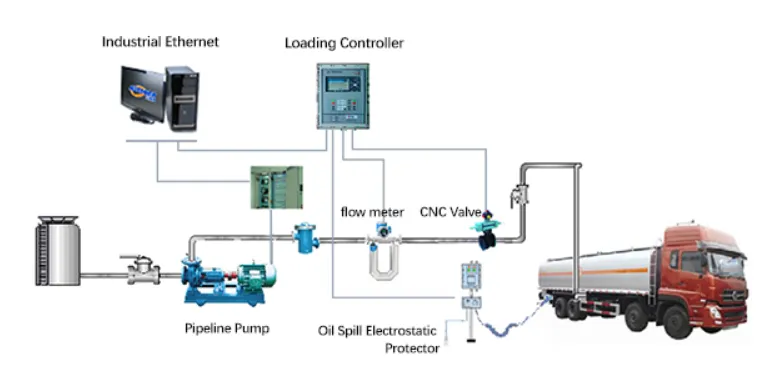

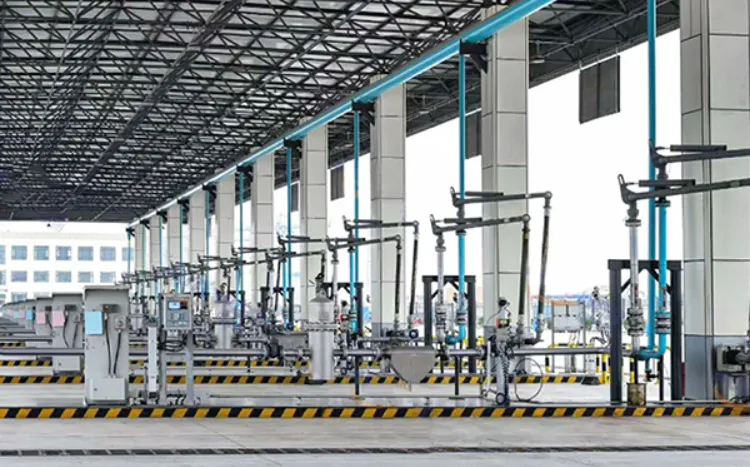

L'alcool est chargé et expédié quotidiennement depuis une usine d'alcool que nous avons déjà desservie. Chaque grue est équipée d'un ensemble d'instruments de chargement quantitatif, d'un débitmètre massique de Coriolis, d'une vanne de contrôle, d'un protecteur électrostatique et d'autres instruments. Une grue est associée à un camion. L'instrument de chargement communique avec l'automate programmable via l'Ethernet industriel pour obtenir une transmission de données stable et à haut débit. Grâce à l'utilisation d'un débitmètre massique de haute précision, le règlement des transactions est assuré avec précision.

Difficultés

L'instrument fonctionne 24 heures sur 24 aux heures de pointe, ce qui exige une grande stabilité à long terme et la durabilité de l'instrument. En outre, la température extérieure en hiver est inférieure à 30 °C, ce qui impose des exigences plus élevées quant à l'adaptabilité de l'environnement de travail du produit.

Solution

Selon les besoins des clients, notre équipe technique a proposé une solution rapidement.

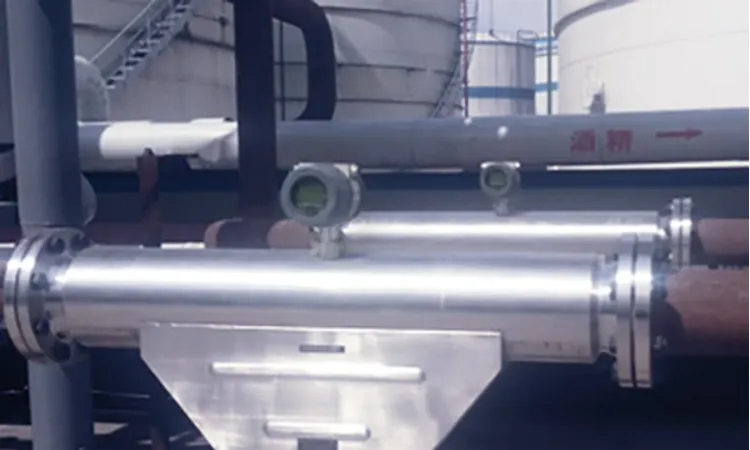

1. Compte tenu de la particularité du milieu de l'alcool à haute concentration, nous avons choisi le débitmètre massique de Coriolis en matériau SS316L.

2. Le chargement quantitatif et l'avantage client sont liés ; par conséquent, la précision est calibrée à 0,1 % près ;

3. En raison des températures extrêmement basses en hiver, l'affichage à basse température est utilisé pour garantir que le compteur affiche normalement une température extérieure inférieure à -30 °C.

4. L'alcool est un liquide inflammable et volatil. Les produits et composants sont strictement conformes aux normes antidéflagrantes nationales ;

5. Un test de débit ininterrompu de 72 heures est effectué pour le processus d'étalonnage du débitmètre.

Produits mentionnés

Débitmètre massique de Coriolis DMF-1-6-V150

Spécifications :

Débit : 0 - 200 t/h

Pression : 0 - 4 MPa

Température : -50 - 150 °C

Précision : ±0,1 %

Tube de mesure : acier inoxydable 316L

Grade antidéflagrant : ExdibIICT6Gb

Protection : IP67

Sortie : 4 - 20 mA, 0 - 10 KHz, RS485

Affichage : débit instantané + débit cumulé + température

Contactez-nous

Grâce au soutien total de l'équipe technique de Micro Sensor, l'usine d'alcool a réalisé une mesure de haute précision du chargement, et la période de livraison du projet été très avancée, notre équipe est très appréciée par les clients.

Micro Sensor fournit aux utilisateurs des solutions de produits pour des applications pratiques. Pour plus de solutions de mesure de débit, veuillez nous contacter par e-mail ou par message.
