Application d'un débitmètre électromagnétique dans une station d'échange thermique à plaques

1. Introduction générale

Actuellement, en Chine, l'approvisionnement en chaleur comprend principalement le chauffage centralisé, le chauffage séparé et le chauffage simple.

En tant qu'équipement de base pour l'approvisionnement en chauffage centralisé, la station d'échange de chaleur fonctionne avec un réservoir de chaleur fixe (centrale électrique, etc.). À l'intérieur de la station, un échangeur de chaleur à plaques chauffe l'eau d'alimentation secondaire ; une pompe de circulation fait circuler l'eau chauffée et la pompe d'appoint stabilise ensemble l'alimentation en eau pour assurer le bon fonctionnement de l'approvisionnement en chaleur.

2. Application

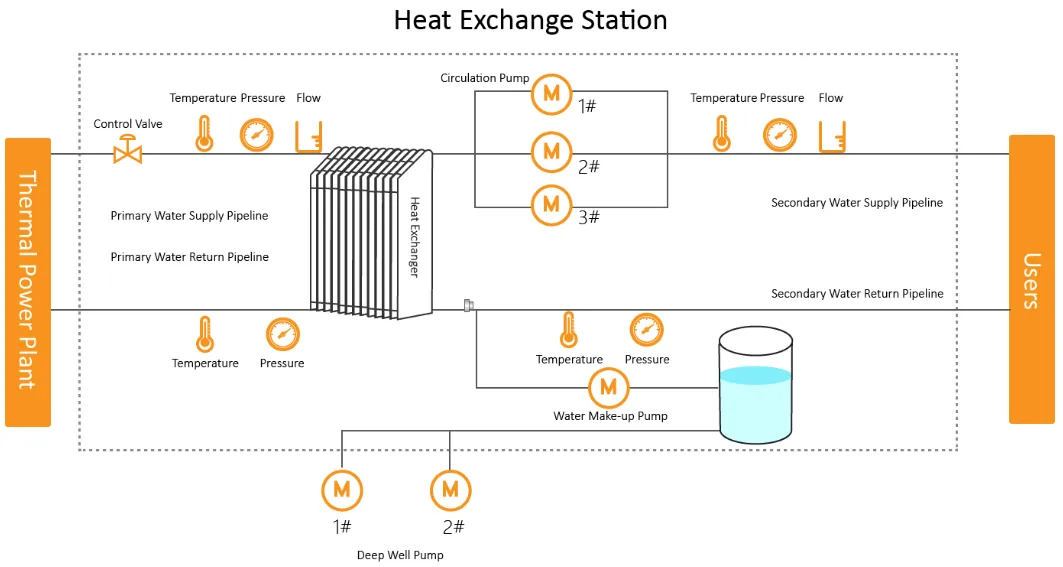

Le système d'échange de chaleur comporte deux conduites de mesure du débit : un système d'appoint en eau et un système d'approvisionnement en eau.

1). Mesure de débit pour système d'appoint d'eau

Le débit dans les conduites d'appoint en eau est principalement mesuré par un débitmètre électromagnétique intégré utilisé avec une pompe d'appoint en général. Lorsque l'eau des conduites d'alimentation en chaleur s'écoule en dessous du volume normal, elle est fournie par une pompe d'appoint, et le volume d'appoint est mesuré par un débitmètre. La pompe d'appoint arrête de fonctionner lorsque l'eau est remplie au volume requis.

Le volume d'eau d'appoint étant un nombre exact, le débitmètre utilisé pour le système d'appoint doit être très précis et stable.

2). Mesure de débit pour système d'alimentation en eau

Le débit dans les canalisations d'approvisionnement en eau primaires et secondaires est principalement mesuré par un débitmètre électromagnétique séparé. En raison de la température élevée dans le réseau d'alimentation en eau et de la température basse dans le réseau d'évacuation de l'eau, le débitmètre est généralement installé du côté évacuation de l'eau.

Cependant, en raison de la situation de certaines stations d'échange de chaleur, le débitmètre doit être installé du côté alimentation en eau, ce qui nécessite une résistance aux températures élevées pour le débitmètre. Étant donné que la pression négative se produira lors de la maintenance ou en cas d'accident dans les conduites d'alimentation en eau, le débitmètre doit également offrir une bonne résistance à la pression négative.

3. Solutions

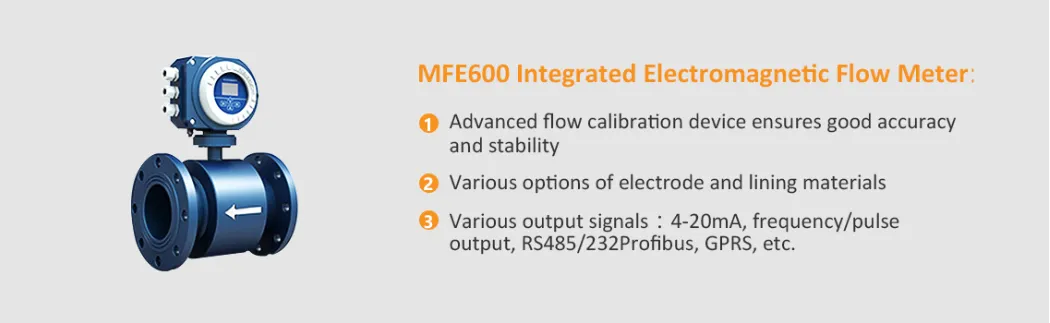

Selon les caractéristiques du système d'appoint en eau, il est recommandé d'utiliser la série de débitmètres électromagnétiques intégrés MFE600 avec une grande précision et stabilité :

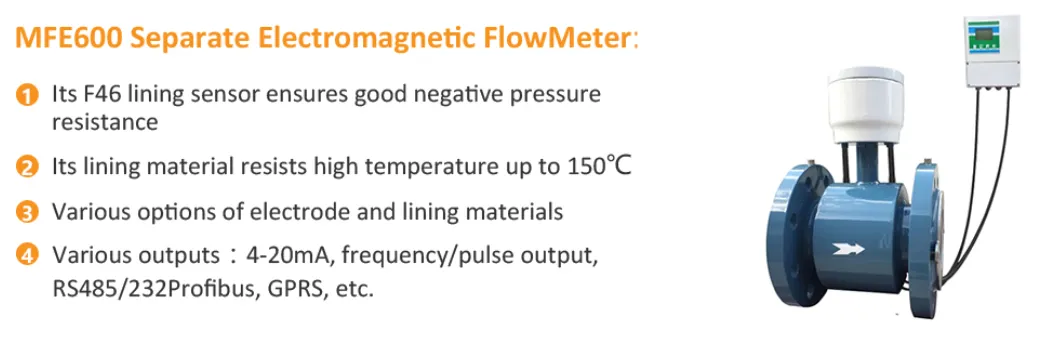

Selon les caractéristiques des conduites d'alimentation en eau, il est recommandé d'utiliser la série de débitmètres électromagnétiques séparés MFE600 :

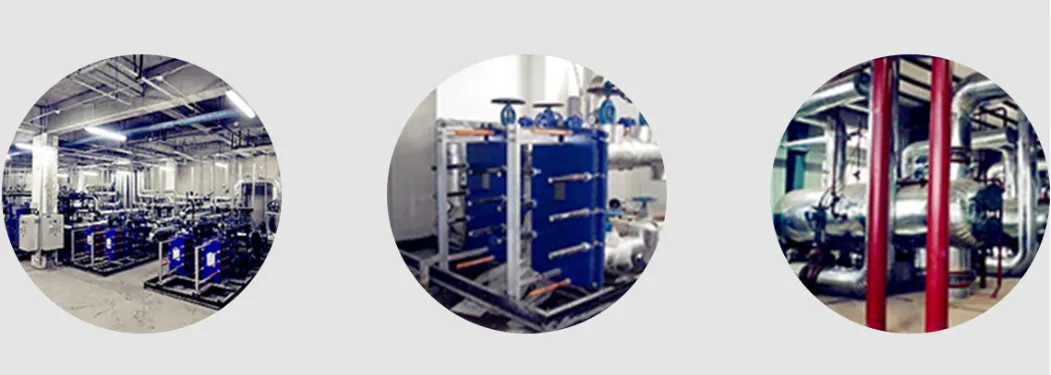

4. Exemples de sites
